Rješenje na jednom mjestu Za proizvodnju jednožilnih kabela od 1,5-2,5 kvadrata

Uvod u proizvod

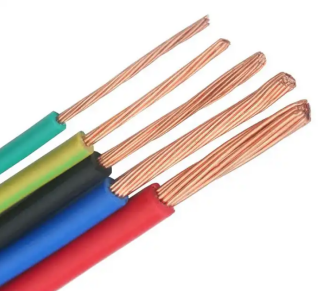

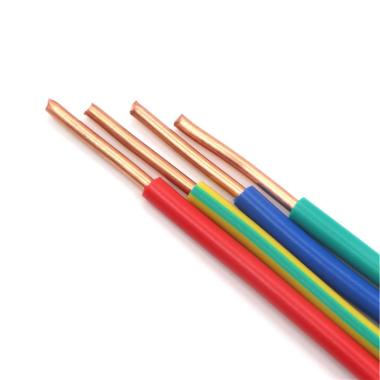

Od 8 mm bakrene šipke do 1,5-2,5 kvadratnih jednožilnih kabela

Ovaj plan dobio je jedan od naših klijenata iz Gane:

Počevši od potpisivanja ugovora s našim kupcem,

Završetak proizvodnje strojeva i prihvaćanje kupaca,

Organiziranje prijevoza kontejnera,

Dogovaranje inženjera za otklanjanje pogrešaka

Otprilike 6 mjeseci kasnije, naš kupac je započeo svoju normalnu proizvodnju.

Kontaktirajte nas

PRETHODNO:Dizajn cjelokupnog proizvodnog plana za 0,5-6 mm² 2-5 žilne žice i 2 * 1,5 mm² ravne žice SLJEDEĆE:Proizvodno rješenje za dvožilni vatrootporni kabel

Značajka
Specifikacija

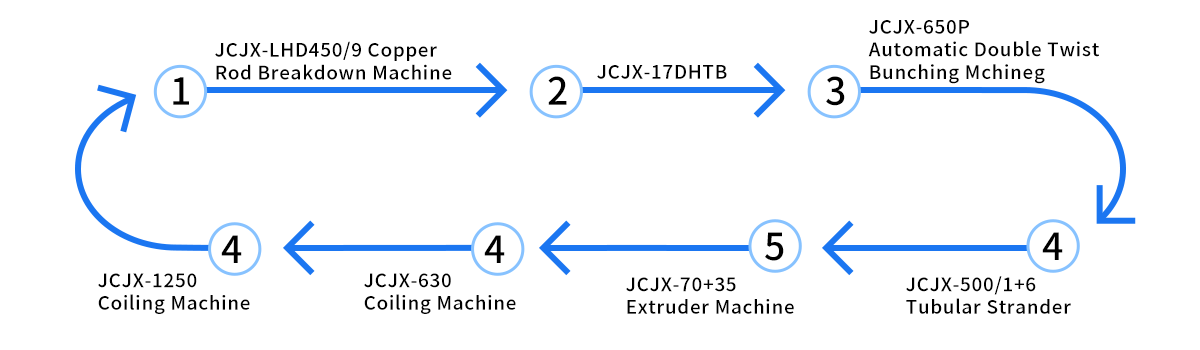

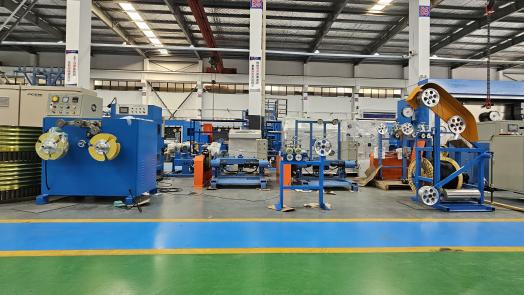

Postoji ukupno sedam proizvodnih linija kao što je prikazano na sljedećoj slici:

1. JCJX-LHD450/9 Stroj za rastavljanje bakrene šipke

2. JCJX-17DHTB

3. JCJX-650P Automatski stroj za dvostruko uvijanje u grozdove

4. JCJX-500/1 6 cjevasti užet

5. Stroj za ekstruder JCJX-70 35

6. JCJX-630 Stroj za namotavanje

7. JCJX-1250 Stroj za namotavanje

Crteži planiranja tvornice kupaca

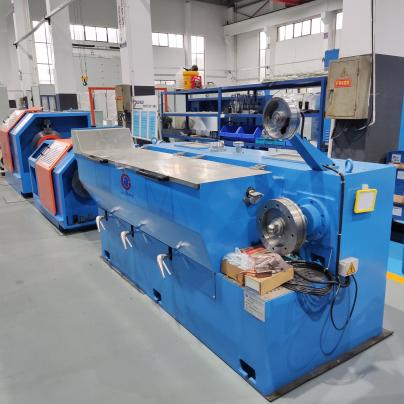

JCJX-LHD450/9

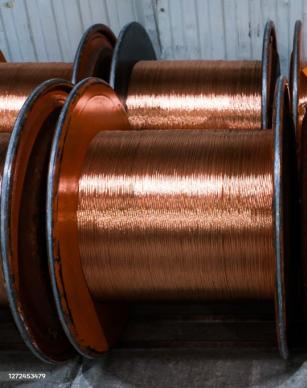

LHT450 Stroj za razbijanje bakrene šipke je oprema za izvlačenje koja izvlači bakrenu žicu promjera od 8 mm do 1,2 mm-4,0 mm. Ima kućište mjenjača od lijevanog željeza, radi s niskom bukom i obložen je volfram karbidom na površini.

Maksimalni ulazni promjer: Φ 8 mm

Izlazni promjer: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.

Vrsta stroja	LHT450/13	LHT450/11	LHT450/9
Maks. ulazni promjer (mm)	φ8	φ8	φ8
Promjer izlaza (mm)	φ1,2-4,0	φ1,5-4,0	φ2,1-4,0
Max.Die No.	13	11	9
Maks. brzina linije (m/s)	25	22	20
Građa tijela	Glačani lijevani
Vrsta prijenosa	Visokopreciznim brusnim zupčanicima
Dijametar fiksne brzine. (mm)	Dijametar fiksne brzine. (mm)
Crtanje kapistana	φ450
Snaga glavnog motora (KW)	Obložen volframom
Motor fiksne brzine (KW)	280
Vrsta podmazivanja	75
Vrsta podmazivanja	Uranjanje
Dodatna oprema	1. 450T uređaj za kontinuirano žarenje 2. Dvostruki rake-up 3. Motalica 4、WS-1000 namotavanje

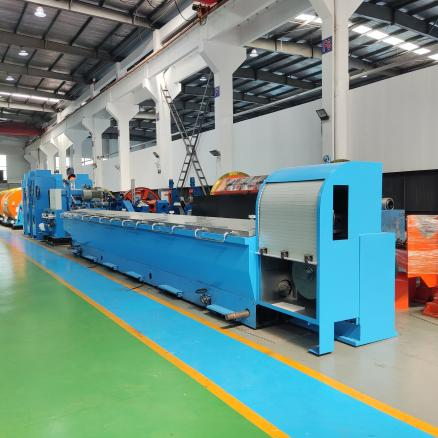

JCJX-17DHTB

Brzina izvlačenja je između brzih i sporih strojeva za izvlačenje žice. Opremljen je uređajem za kontinuirano žarenje, koji može obaviti online toplinsku obradu žice tijekom procesa izvlačenja kako bi se uklonilo otvrdnuće i vratila plastičnost metala.

1. Dvostruki inverterski sustav automatske kontrole napetosti.

2. Unify 250 glavni okvir od lijevanog željeza, precizni strojevi, bez šoka.

3. Kapstan obrađen volframom otpornim na habanje.

4. Prikladno za kontinuirano žarenje, stroj za namatanje sa i bez osovine i stroj za namotavanje.

Vrsta stroja	280/13DH	300/9DH	250/17DH	260/17D
Maks. Ulazni promjer (mm)	Φ3.5
Promjer izlaza (mm)	Φ0,65-2,80	Φ1.2-2.8	Φ0,4-1,6	Φ0,4-1,2
Maks. Umri br.	13	9	17	17
Maks. Brzina linije (m/min)	2000	1200	1800	1200
Građa tijela	ispeglani odljev
Omjer klizanja stroja	20%	18%	20%	18%
Vrsta prijenosa	280	300	250	260
Dijametar fiksne brzine. (mm)	Visokopreciznim brusnim zupčanicima			Po lancu
Prihvatna snaga motora (KW)	11 (15)			11
Vrsta podmazivanja	Potpuno uranjanje		Vrsta spreja
Veličina bobine za namotavanje (mm)	Φ500/Φ630 (provrt je Φ127 mm) ili se mijenja prema zahtjevu
Dodatna oprema	1. Uređaj za kontinuirano žarenje 2. Namatač

Online uređaj za kontinuirano žarenje
Vrsta	350T	250T/B	250T/A
Struktura stroja	Horizontalno	Okomito	Okomito
Promjer kotača za žarenje (mm)	Φ350	Φ250	Φ250
Promjer žice za žarenje (mm)	Φ0.8-Φ2.8	Φ0.6-Φ2.2	Φ0.4-Φ1.6
Vrsta zaštite od žarenja	Para ili dušik
Napon žarenja	0-65 V (DC)	0-60 V (DC)
struja žarenja	0-2500 A (DC)	0-(2000A,1500A,1200A)(DC)

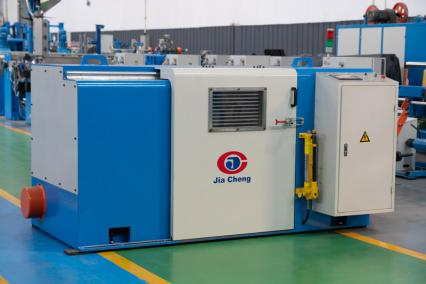

JCJX-650P Automatski stroj za dvostruko uvijanje u grozdove

Prilagođen je za upredanje gole bakrene žice, žice obložene kositrom i lakirane žice, koje imaju više od 7 niti. Magnetska kočnica, koja automatski koči kada se žica prekine, ima kvačilo s magnetskim prahom. (PLC upravljački izlaz).

1. Sonda prihvaća marku INOVANCE, ležajevi su uvezene marke.

2. Motor usvaja nacionalnu prvoklasnu marku

3. Niskonaponski on-off, kočnica usvaja vrhunsku marku u zemlji i inozemstvu.

Vrsta stroja	JCJX-300P	JCJX-500P	JCJX-500PB
Koristite	Za snop 7 golih bakrenih, pokositrenih žica, emajliranih žica
Vrsta kontrole	PLC HMI upravljanje pretvaračem
Površina presjeka za uvijanje (mm2)	0,035-0,45	0,05-2,50	0,05-4,00
Promjer bakrene žice (mm)	Φ0,05-Φ0,25	Φ0,10-Φ0,45	Φ0,10-Φ0,52
Uspon uvijanja (mm)	2.00-17.17	6.30-50.40	6.30-80.5
Smjer uvijanja	S ili Z
Napetost preuzimanja	Napetost kontrolirana magnetskom spojkom
Maksimalna brzina glavne osovine (r/min)	3000	3000	2500
Tip prelaska	Poprečno i udaljenost se mogu podesiti poprečnim ležajem
Podmazivanje ležajeva	Nipl za podmazivanje uljem visoke temperature	Podmazivanje tankim uljem, cirkulacijsko hlađenje
Vrsta utovara i pražnjenja bobina	Hidraulički tip
Maks. Bobbin Dia.	Φ300	Φ500	Φ500
Jedinica za automatsko zaustavljanje	Automatsko zaustavljanje dok se postigne postavljena duljina, a žica prekinuta iznutra i izvana
kočnica	Magnetna kočnica
Snaga motora (kw)	4	5.5	5.5
Središnja visina glavne osovine (mm)	630	700	700

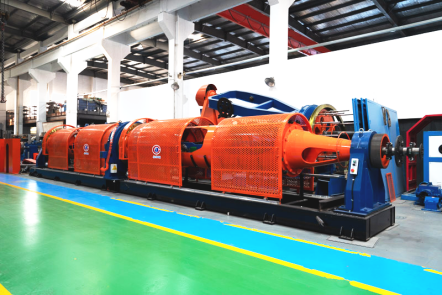

JCJX-500/1 6 Cjevasti užet

Stroj se koristi za izradu bakrene upredene žice, aluminijske upredene žice s čeličnom jezgrom i čelične užadi. Također se može koristiti za upredenu čeličnu žicu i izoliranu žicu.

Prema različitim modelima, može se odabrati najveći vanjski promjer uvijanja: 12 mm i 15 m Prema različitim modelima, raspon nagiba uvijanja je 20~181, 20~331, 36~274

1. Upravljajte praktičnim, PLC HMI upravljanjem pretvaračem.

2. Niska cijena i visoka učinkovitost.

3. Velika brzina, veliki kapacitet.

4. Ovaj se stroj koristi za izradu bakrene upredene žice, aluminijske upredene žice s čeličnom jezgrom i čelične užadi. Također se može koristiti za upredenu čeličnu žicu i izoliranu žicu.

Vrsta stroja	400 vrsta	500 vrsta	630 vrsta
Promjer jedne bakrene žice	Ø1,0-2,5mm	Ø 1,3-4,5 mm
Promjer jedne čelične žice	Ø1,5-3,0	Ø1,3-3,5mm
Promjer jedne aluminijske žice	Ø1,5-4,0mm	Ø1,8-5mm
Maks. nasukani promjer	12 mm	15 mm
Raspon visine	20-181 mm	20-331 mm	36-274 mm
Brzina rotacije cijevi	700r/min	Veliki tip ležaja 600r/min	Veliki tip ležaja 500r/min
Brzina rotacije cijevi	700r/min	Potporni kotač 500 o/min	Potporni kotač 350 o/min
Dia vučnog kotača	Ø800 400 mm	Ø1250 mm	Ø1250 mm
Otplatna bobina unutar utikača	400 mm	500 mm	630 mm
Veličina špulice za namotavanje	PN800-1250mm	PN800-1600mm	PN1200-2000mm

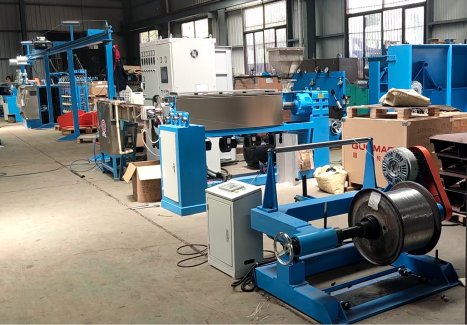

Stroj za ekstrudiranje JCJX-70 35

Precizan dizajn vijka, izdržljiv, bez sluzi, ne skida krom, brzo mijenja boju, visokog kapaciteta, visoke kvalitete, koncentričnost žice je više od 90%, s visokom preciznošću ±0,03. S dodirnim zaslonom PLC kontrole, jednostavno rukovanje, više homizacije.

1. Upotreba: koristi se za izolaciju kabela s PVC, LDPE, NYLON, TPU.

2. Proizvodna linija sastoji se od: otplate, glavnog stroja, glavnog ormara, fiksnog korita, vuče, preuzimanja.

3. Dodatni dijelovi: gusjenica, pjenušavi stroj, laserski mjerač za ispitivanje promjera, LSZH vijak, portalni tip preuzimanja i otplate, krajnja osovina tipa preuzimanja i otplate.

Vrsta	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Promjer vijka (mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
L/D omjer vijaka	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Kapacitet ekstruzije (kg/h) PVC	25	40	80	100	130	200	240
Kapacitet ekstruzije (kg/h) LDPE	16	20	40	53	86	122	133
Kapacitet ekstruzije (kg/h) PP	13	17	34	41	68	96	124
Snaga glavnog motora	5.5	7.5	11	18.5	22-37 (prikaz, ostalo).	30-55 (prikaz, ostalo).	37-75 (prikaz, ostalo).
Ukupna snaga	21	24	28	42	50	65	75-113 (prikaz, ostalo).
Završeni promjer (mm)	0,2-1	0,4-3	0,8-5	1-8 (prikaz, ostalo).	2-12 (prikaz, ostalo).	3-25 (prikaz, ostalo).	5-35 (prikaz, ostalo).
Veličina špulice (mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Snaga isplate	2.2	3.7	3.7	3.7	3.7	5,5/7,5	7,5/11
Vrsta jedinice za izvlačenje	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan Gusjenica	Capastan Gusjenica
Snaga izlazne jedinice	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Duljina akumulatora (m)	220	220	220	220	220	220	220
Veličina bobine za namotavanje (mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Snaga preuzimanja	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Brzina linije (m/min)	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-500 (prikaz, stručni).	10-350 (prikaz, stručni).	10-250 (prikaz, stručni).
Dimenzija (m) (DŠV)	201,52,1	201,62,1	201,72,1	202,52,1	252,52,1	253,22,1	303,62,1
Težina (T)	5	6	8	8	8.5	7-9 (prikaz, ostalo).	9-12 (prikaz, ostalo).

JCJX-630/1250 Stroj za namotavanje

Uglavnom se koristi za motanje dugih smotaka žica ili kabela u kolute kako bi se olakšalo naknadno pakiranje, transport i uporaba.

Značajka:

1. Automatska napetost može kontrolirati isplatnu jedinicu, žice su točno raspoređene na špulici.;

2. Usvajanje automatskog isplatnog skupa, isplatna žica je u redu.

3. Visoka učinkovitost, općenito, proizvesti 700 u 8 sati, podići tri puta.

Model	Φ630 mm	Φ1250 mm	Φ1250-Φ1600 mm
Primjenjivi raspon žice	0,5-6 mm2	10-70mm2	10-240mm2
Prijelaz napetosti	Automatski
Brzina glavnog motora	0-600 r/min	0-300 o/min	0-300 o/min
Vrsta špulice za učitavanje	Tip poluge	Električni tip	Električni tip
Isplatni bibbin model	Φ400-630 mm	Φ800-1250 mm	Φ1000-1600mm
Dodirivanje modela	Vanjski promjer.≤320 mm Unutarnji promjer 120 mm Širina 30-100 mm	Vanjski promjer ≤600 mm Unutarnji promjer 200300 mm Širina 60-150 mm 150-200 mm	50-250 (prikaz, stručni).
Snaga	2,2kw	3kw	4kw
Struktura brojača brojila	Vrsta of wheel pressure	Tip s dvostrukim kotačem s tlakom zraka	Dvostruki kotač tip s tlakom zraka
Indukcijski tip/ Točnost mjerenja	Rotacijski koder/0,5%	Rotacijski koder/0,5%	Rotacijski koder/0,5%
