Proizvodno rješenje za dvožilni vatrootporni kabel

Uvod u proizvod

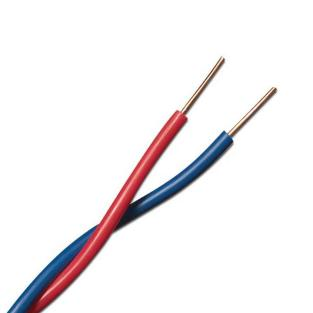

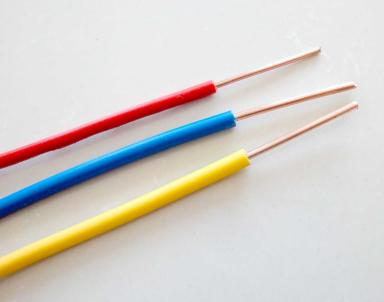

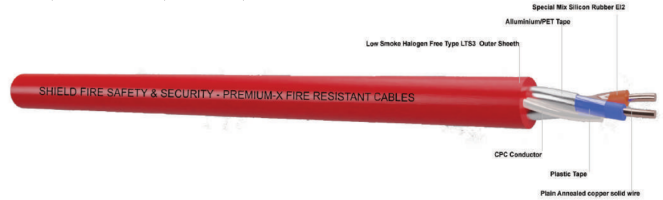

Od gole bakrene žice do dvožilnog kabela otpornog na vatru
Ovaj plan je dostavljen jednom od naših kupaca iz Ujedinjenih Arapskih Emirata . Prošli smo kroz 4 mjeseca od sklapanja ugovora s kupcima, dovršetka proizvodnje, prihvaćanja kupaca, dogovaranja prijevoza kontejnera, dogovaranja inženjera za otklanjanje pogrešaka, do konačnog postizanja normalne proizvodnje za kupce.

Kontaktirajte nas

PRETHODNO:Rješenje na jednom mjestu Za proizvodnju jednožilnih kabela od 1,5-2,5 kvadrata SLJEDEĆE:Nema sljedećeg članka

Značajka
Specifikacija

Ukupno postoje četiri proizvodne linije, a detalji su sljedeći:

1. JCJX-65 ekstruder silicija Ekstruzija žice za jezgru

2. JCJX-1000 Konzolni stroj s jednim okretom Uvijanje žice jezgre

3. JCJX-80 ekstruder Ekstruzija plašta

4. JCJX-1250 Stroj za namotavanje Namotavanje

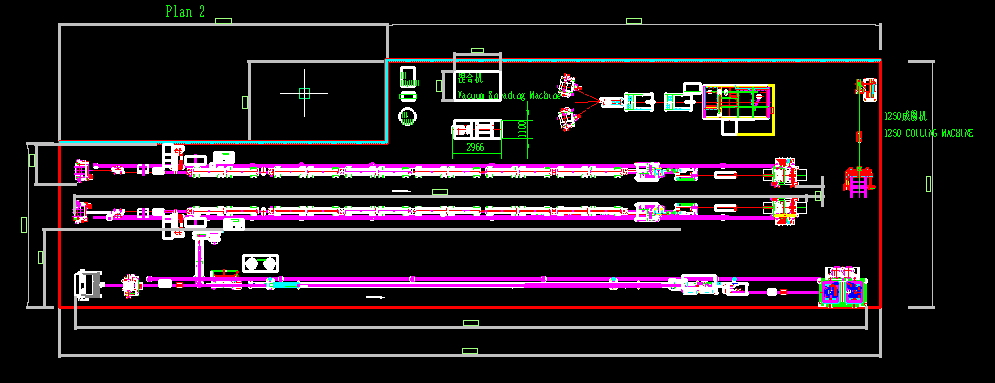

Crteži planiranja tvornice kupaca

Tvrtka Jiangsu Jiacheng Technology Co., Ltd. posvećena je razvoju industrije opreme za proizvodnju kabela od svog osnutka 1990. godine. Mi smo profesionalna tvrtka koja proizvodi razne vrste opreme za proizvodnju žice i kabela kao što su strojevi za izvlačenje žice, strojevi za upredanje, strojevi za ekstrudere, strojevi za namotavanje i omatanje, strojevi za upredanje, strojevi za žarenje i kalajisanje i drugi povezani strojevi za izradu žica i kabela.

Nedavno je naša tvrtka uspješno postigla sporazum o suradnji s kupcem u Ujedinjenim Arapskim Emiratima i isporučila kompletan plan za proizvodnju 2-žilne linije za proizvodnju vatrootpornih kabela veličine 1,5-2,5 četvornih metara. Tijekom procesa prihvaćanja, kupac je visoko prepoznao mehaničku izvedbu, kvalitetu i razne usluge nakon prodaje naše tvrtke i raduje se daljnjoj suradnji s Jiacheng Technology u budućnosti.

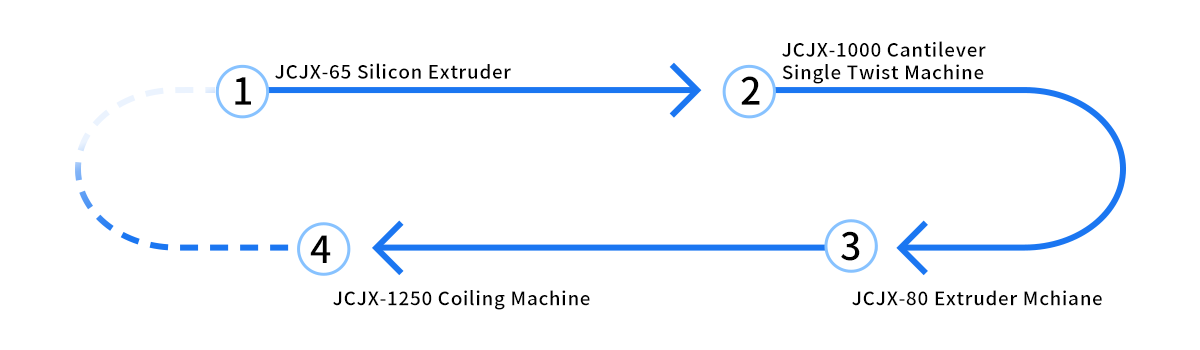

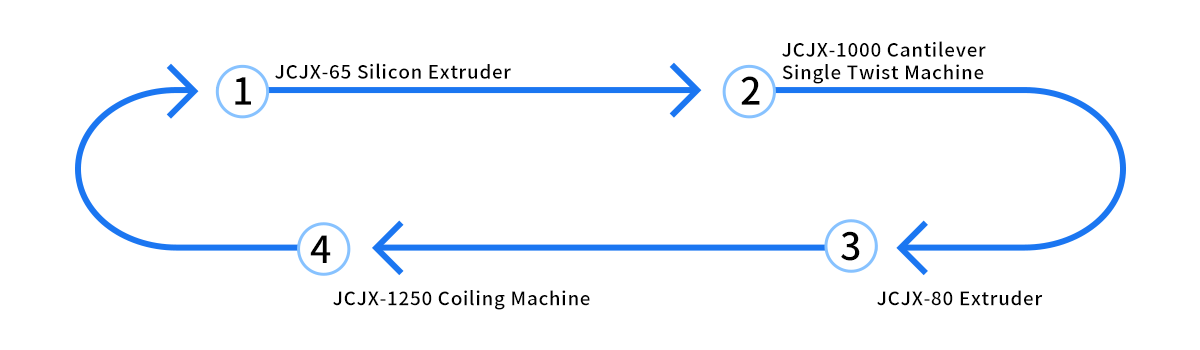

Proces proizvodne linije:

Cijeli nacrt planiranja

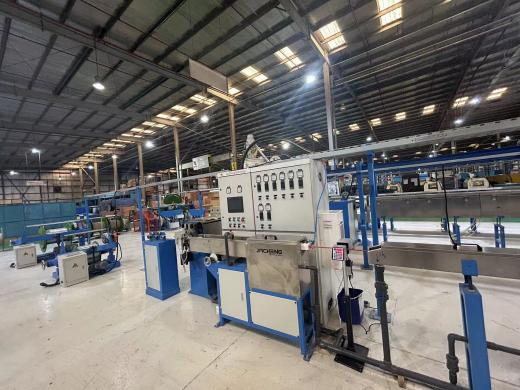

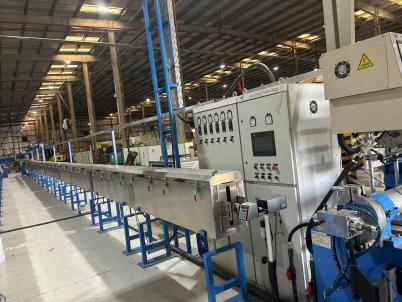

JCJX-65 ekstruder silicija

Primjenjuje se na sve vrste visokotemperaturnih kabela od silikonske gume i omotača za visoke temperature.

1. Kontrola PLC zaslona osjetljivog na dodir, podešavanje i praćenje parametara cijele proizvodne linije.

2. Vijak i cijev od silikonske gume, križna glava i matrice za sprječavanje unutarnje vulkanizacije.

3. Silikonska guma koja se koristi izbjegavajući prilagodbu urezne glave, automatsko upravljanje sustavom vodenog hlađenja ili ručno upravljanje.

4. Sa sustavom povratnih informacija o preciznom ispitivanju kako bi se osigurao točan promjer žice kako bi se smanjili troškovi.

Model	JCJX-45	JCJX-70	JCJX-90	JCJX-120
Snaga glavnog stroja (kw)	11	22	37	45
Kapacitet ekstruzije (kg/h)	30	80	135	260
Promjer vijka (mm)	φ45	Φ70	φ90	φ120
L/D omjer vijaka	12:1	14:1	14:1	14:1
Veličina isplatne bobine (mm)	φ300-400	Φ400-630	φ400-630	φ1000-1200
Veličine vodiča (mm)	φ0,2-3,0	Φ1,5-6,0	φ2.1-10	φ5,0-15
Veličine gotovih kabela (mm)	φ0,8-5,0	Φ1,8-8,0	φ3,0-12	φ8,0-20
Dužina rezervoara za vulkanizaciju (m)	12	16	24	24
Snaga grijanja	Odjeljak 36kw	Odjeljak 48kw	Odjeljak 72kw	Odjeljak 84kw
Vučni motor (kw)	2.2	4	7.5	11
Brzina proizvodnje (m/min)	10-200 (prikaz, stručni). (prikaz, stručni).	10-200 (prikaz, stručni). (prikaz, stručni).	4-40 (prikaz, stručni). (prikaz, stručni).	4-40 (prikaz, stručni). (prikaz, stručni).
Veličine bobine za namotavanje (mm)	400-500 Φ	Φ400-630	φ1250-1600	φ1250-2000

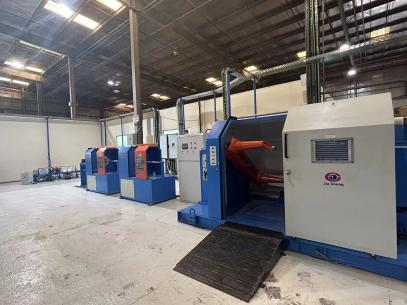

JCJX-1000 Konzolni stroj s jednim okretom

Koristi se za sve vrste kabela i omota, a također se koristi za sve vrste mekih vodiča i računalnih kabela, gumenih kabela za kontrolu kabela kao što su KVVRP, KVVR, RVV, KVV.

1) Veća stabilnost, visoka učinkovitost proizvodnje, niska razina buke i jednostavno rukovanje.

2) Može uvijati i kabel i bakrenu žicu.

3) Uvijanje i omatanje u isto vrijeme.

Model	JCJX-630	JCJX-800	JCJX-1000	JCJX-1250
Promjer isplatne bobine (mm)	Φ400-Φ500-Φ630
Promjer bobine za namotavanje (mm)	Φ630	Φ800	Φ1000	Φ1250
Primjenjivi promjer žice (mm)	Φ0,6-3,0		Φ1,0-5,0
Snaga glavnog motora (kw)	11	15	15	20
Maks. promjer postavljanja (mm)	Φ15	Φ20	Φ25	Φ30
Korak uvijanja (mm)	20-200 (prikaz, stručni).	30-300 (prikaz, stručni).	30-350 (prikaz, stručni). (prikaz, stručni).	30-350 (prikaz, stručni). (prikaz, stručni).
Broj okretaja (r/min)	1000	800	600	550
Napetost preuzimanja	Pneumatska napetost
Stil prelaženja	Bezstupanjska regulacija, prema brzini vrtnje špulice i povratnom kretanju
Udaljenost prijelaza (mm)	2-12 (prikaz, ostalo). (prikaz, ostalo).	3-20 (prikaz, stručni).	3-30 (prikaz, ostalo). (prikaz, ostalo).	3-30 (prikaz, ostalo). (prikaz, ostalo).
Smjer uvijanja	Oznaka bez smjera S ili Z
Vrsta omatanja	Centralno omatanje žice ili bočno omatanje

JCJX-80 ekstruder

Koristi se za izolaciju žica i kabela s PVC-om, LDPE-om, NYLON-om, TPU-om. Također to može biti oprema s trostrukom križnom glavom za koekstrudiranje i dvostrukim slojem.

1. Proizvodna linija sastoji se od: isplate, glavnog stroja, glavnog ormarića, fiksnog korita, pokretnog korita, akumulatora, vuče, primača, ispitivača iskre.

2. Dodatni dijelovi: aktivni spremnik, predgrijač, stroj za prah, laserski mjerač promjera, LSZH vijak, jednostruko i dvostruko namotavanje bobina, stroj za namotavanje i omatanje.

3. Značajka: precizan dizajn vijka, izdržljiv, bez sluzi, ne skida krom, brzo mijenja boju, visokog kapaciteta, visoke kvalitete, koncentričnost žice je više od 90%, s visokom preciznošću ±0,03. S kontrolom PLC zaslona na dodir, jednostavno rukovanje, više homizacije.

Vrsta	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Promjer vijka (mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
L/D omjer vijaka	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Kapacitet ekstruzije (kg/h) PVC	25	40	80	100	130	200	240
Kapacitet ekstruzije (kg/h) LDPE	16	20	40	53	86	122	133
Kapacitet ekstruzije (kg/h) PP	13	17	34	41	68	96	124
Snaga glavnog motora	5.5	7.5	11	18.5	22-37 (prikaz, ostalo).	30-55 (prikaz, ostalo).	37-75 (prikaz, ostalo).
Ukupna snaga	21	24	28	42	50	65	75-113 (prikaz, ostalo).
Završeni promjer (mm)	0,2-1	0,4-3	0,8-5	1-8 (prikaz, ostalo).	2-12 (prikaz, ostalo). (prikaz, ostalo).	3-25 (prikaz, ostalo).	5-35 (prikaz, ostalo).
Veličina špulice (mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Snaga isplate	2.2	3.7	3.7	3.7	3.7	5,5/7,5	7,5/11
Vrsta jedinice za izvlačenje	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan Gusjenica	Capastan Gusjenica
Snaga izlazne jedinice	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Duljina akumulatora (m)	220	220	220	220	220	220	220
Veličina bobine za namotavanje (mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Snaga preuzimanja	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Brzina linije (m/min)	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-500 (prikaz, stručni).	10-350 (prikaz, stručni).	10-250 (prikaz, stručni).
Dimenzija (m) (DŠV)	201,52,1	201,62,1	201,72,1	202,52,1	252,52,1	253,22,1	303,62,1
Težina (T)	5	6	8	8	8.5	7-9 (prikaz, ostalo).	9-12 (prikaz, ostalo).

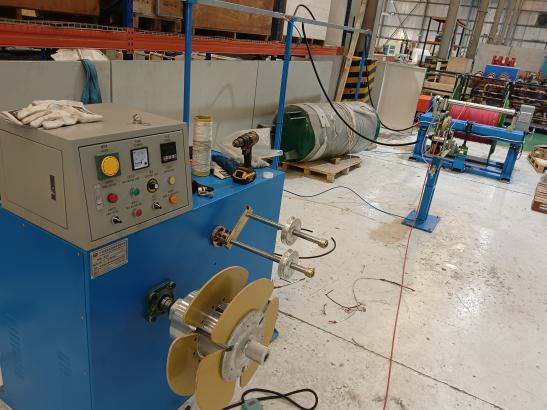

JCJX-1250 Stroj za namotavanje

Uglavnom se koristi za motanje dugih smotaka žica ili kabela u kolute kako bi se olakšalo naknadno pakiranje, transport i uporaba.

Značajka:

1. Automatska napetost može kontrolirati isplatnu jedinicu, žice su točno raspoređene na špulici.;

2. Usvajanje automatskog isplatnog skupa, isplatna žica je u redu.

3. Visoka učinkovitost, općenito, proizvodi 700 u 8 sati, dignite triput.

Model	Φ630 mm	Φ1250 mm	Φ1250-Φ1600 mm
Primjenjivi raspon žice	0,5-6 mm2	10-70mm2	10-240mm2
Prijelaz napetosti	Automatski
Brzina glavnog motora	0-600 r/min	0-300 o/min	0-300 o/min
Vrsta špulice za učitavanje	Tip poluge	Električni tip	Električni tip
Isplatni bibbin model	Φ400-630 mm	Φ800-1250 mm	Φ1000-1600mm
Dodirivanje modela	Vanjski promjer.≤320 mm Unutarnji promjer 120 mm Širina 30-100 mm	Vanjski promjer ≤600 mm Unutarnji promjer 200300 mm Širina 60-150 mm 150-200 mm	50-250 (prikaz, stručni).
Snaga	2,2kw	3kw	4kw
Struktura brojača brojila	Vrsta of wheel pressure	Vrsta dvostrukih kotača s tlakom zraka	Dvostruki kotač tip s tlakom zraka
Indukcijski tip/ Točnost mjerenja	Rotacijski koder/0,5%	Rotacijski koder/0,5%	Rotacijski koder/0,5%
