Dizajn cjelokupnog proizvodnog plana za 0,5-6 mm² 2-5 žilne žice i 2 * 1,5 mm² ravne žice

Uvod u proizvod

Uzbekistan, kao energetsko središte središnje Azije, ubrzava modernizaciju svoje elektroenergetske mreže i razvoj novih energetskih projekata. U 2024. godini naša tvrtka potpisala je ugovor s kupcem u Uzbekistanu za kompletno projektiranje opreme za proizvodnju 0,5-6 mm² 2-5 žilnih žica i 2 * 1,5 mm² ravnih kabela, pokrivajući cijeli proces projektiranja, proizvodnje, instalacije i obuke osoblja.

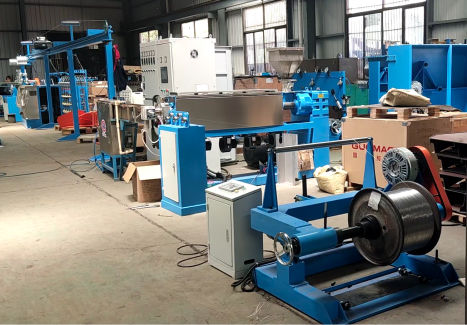

Nakon preliminarnog istraživanja, izrade planova, komunikacije i modifikacije, potpisivanja ugovora, proizvodnje opreme, isporuke strojeva, slanja inženjera za instalaciju i puštanje u pogon, cijeli je proces trajao četiri mjeseca. Trenutno je tvornica kupca započela s proizvodnjom, a osoba zadužena za koordinaciju tvornice visoko je pohvalila Jiachengovu opremu, navodeći da će nastaviti surađivati s Jiachengom u budućnosti.

Kontaktirajte nas

PRETHODNO:Nema prethodnog članka SLJEDEĆE:Rješenje na jednom mjestu Za proizvodnju jednožilnih kabela od 1,5-2,5 kvadrata

Značajka
Specifikacija

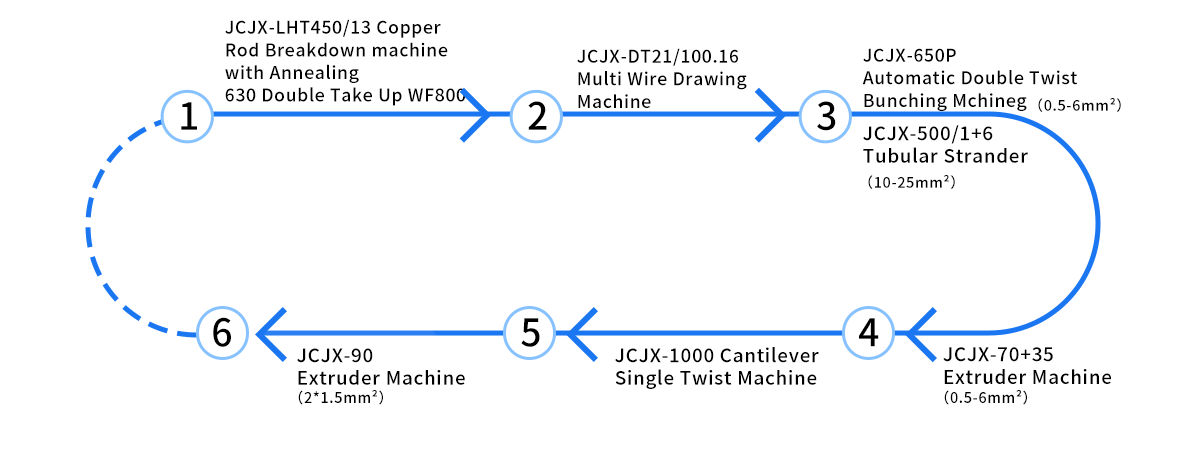

Ukupni dizajn opreme je sljedeći:

1. LHT450/13 Stroj za rastavljanje bakrene šipke s žarenjem Izvlačenjem od 8 mm bakrene žice do 1,2-3,5 mm

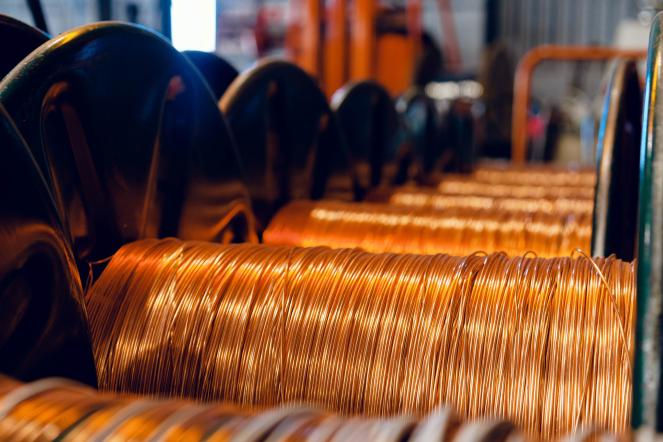

2. JCJX-DT21/100.16 Stroj za izvlačenje više žica Proizvodi fine žice od 0,15-0,5 mm

3. JCJX-650P Automatski stroj za dvostruko uvijanje u snopove Uvijajte žice 19-84 za proizvodnju meko upredenih vodiča od 0,5-6 mm² kvadratnih metara

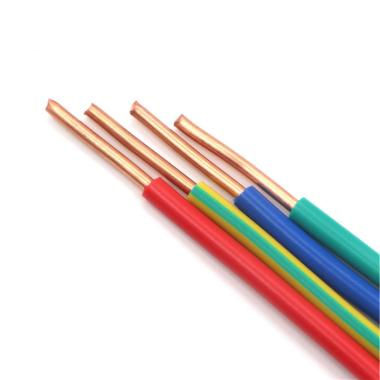

4. Stroj za ekstrudiranje JCJX-70 35 Ekstruzija izolacije za 0,5-6 kvadratnih žica

5. JCJX-1000Konzolni stroj s jednostrukim uvijanjem Namotane izolirane žice od 2-5 žila

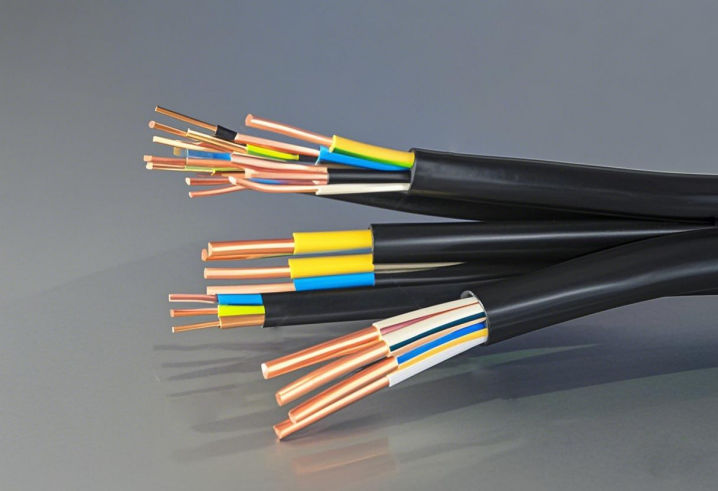

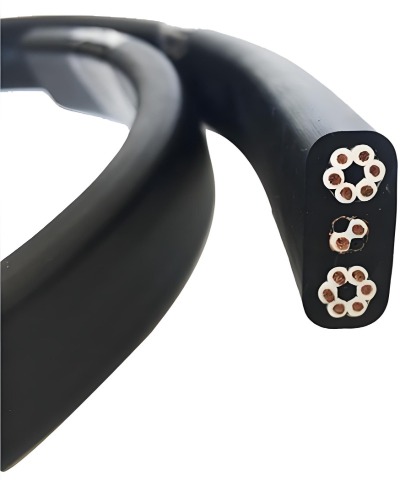

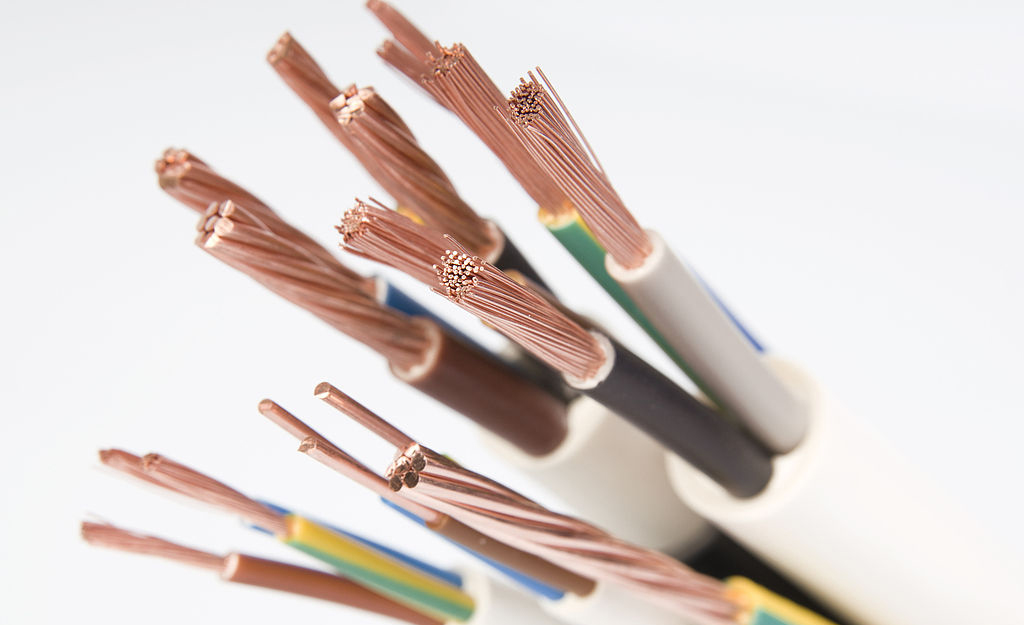

6. Stroj za ekstrudiranje JCJX-90 Osigurajte zaštitni omotač za 2-5 žilni kabel i 2 * 1,5 mm2 ravne žice

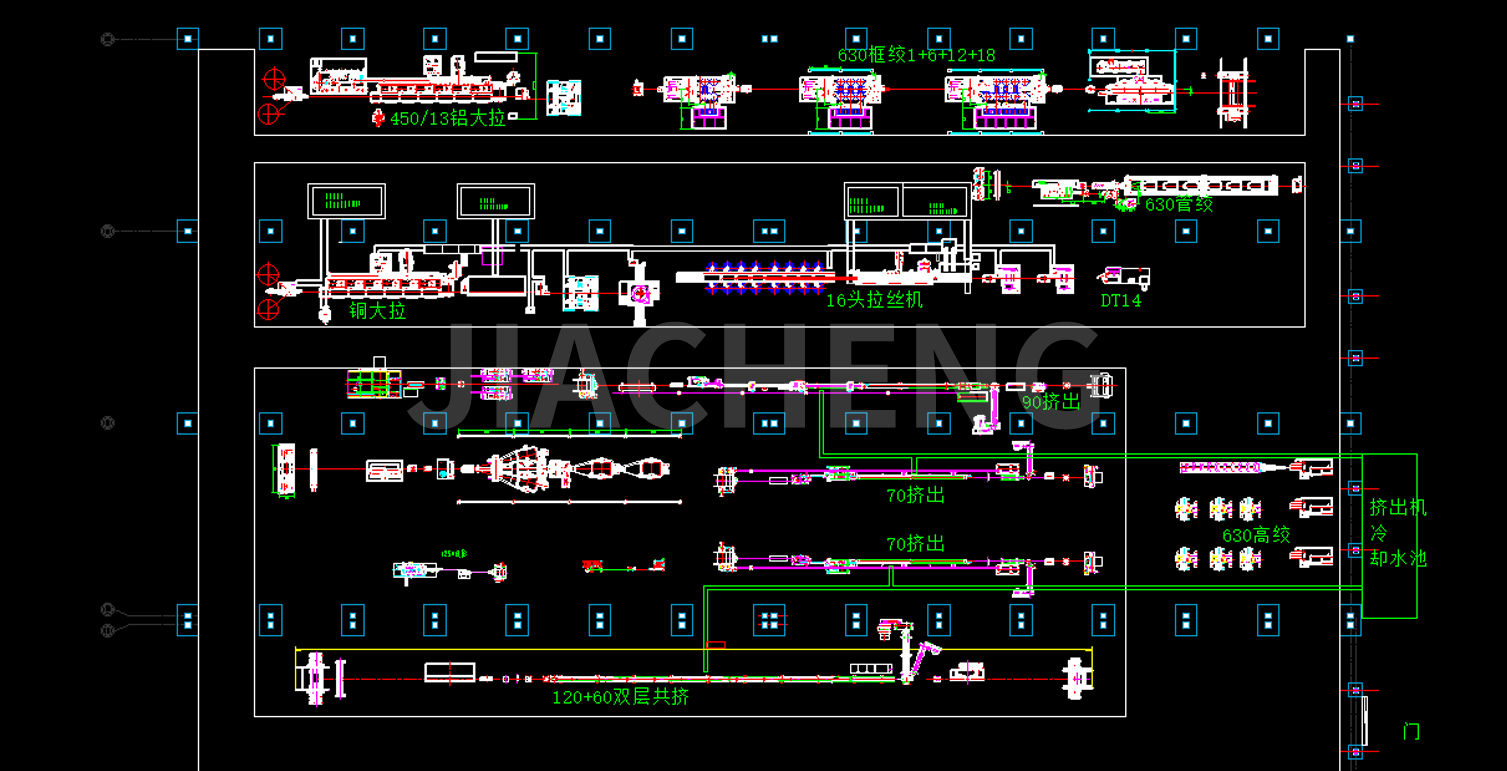

Tvornički crteži kupca:

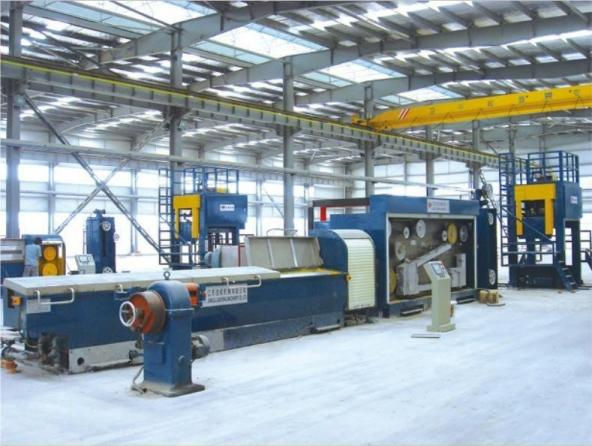

(1)LHT450/13 Stroj za rastavljanje bakrene šipke s žarenjem

JCJX-LHT450/13 brzi stroj za razbijanje bakrene šipke izvlači∮8 mm obične bakrene šipke na∮1,2-3,5 mm meke bakrene žice. Izvlačni nosači raspoređeni su u liniji koja može kontinuirano raditi velikom brzinom izvlačenja. Mehanički dijelovi i električna kontrola međusobno se podudaraju i jednostavni su za rukovanje, mijenjaju matrice bez pauze i automatsku promjenu kalema. Ovaj stroj ima značajke jednostavnog rada, visoke učinkovitosti i dobre kvalitete proizvoda.

Vrsta stroja	LHT450/13	LHT450/11	LHT450/9
Maks. ulazni promjer (mm)	φ8	φ8	φ8
Promjer izlaza (mm)	φ1,2-4,0	φ1,5-4,0	φ2,1-4,0
Max.Die No.	13	11	9
Maks. brzina linije (m/s)	25	22	20
Građa tijela	Glačani lijevani
Vrsta prijenosa	Visoko preciznim brusnim zupčanicima
Dijametar fiksne brzine (mm)	Dijametar fiksne brzine (mm)
Crtanje kapistana	φ450
Snaga glavnog motora (KW)	Obložen volframom
Motor fiksne brzine (KW)	280
Vrsta podmazivanja	75
Vrsta podmazivanja	Uranjanje
Dodatna oprema	1. 450T uređaj za kontinuirano žarenje 2. Dvostruki rake-up 3. Namatač 4、WS-1000 namotavanje

Online uređaj za kontinuirano žarenje
Vrsta stroja	450T	450 TB
Žica za žarenje Dia. (mm)	Ø1,2-3,5	Ø1,2-4,2
Napon žarenja (V)	0-60	0-60
Struja žarenja (A)	0-6000A (DC)	0-5000A (AC)
Maks. Brzina žarenja (m/s)	25

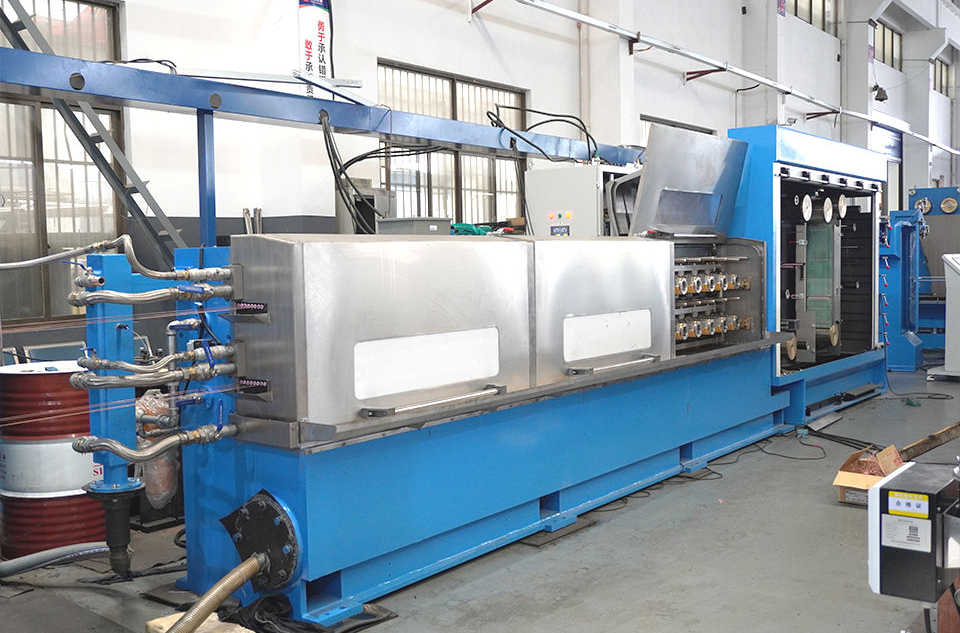

(2) JCJX-DT21/100.16 višestruki stroj za izvlačenje žice

Jedna od ključnih prednosti stroja za izvlačenje više žica je njegova visoka produktivnost. Izvlačenjem više žica istovremeno, stroj značajno povećava učinak u usporedbi s tradicionalnim strojevima za izvlačenje jedne žice. Strojevi za izvlačenje više žica svestrani su i mogu rukovati raznim vrstama metalnih šipki i snopova žice, uključujući bakar, aluminij i njihove legure.

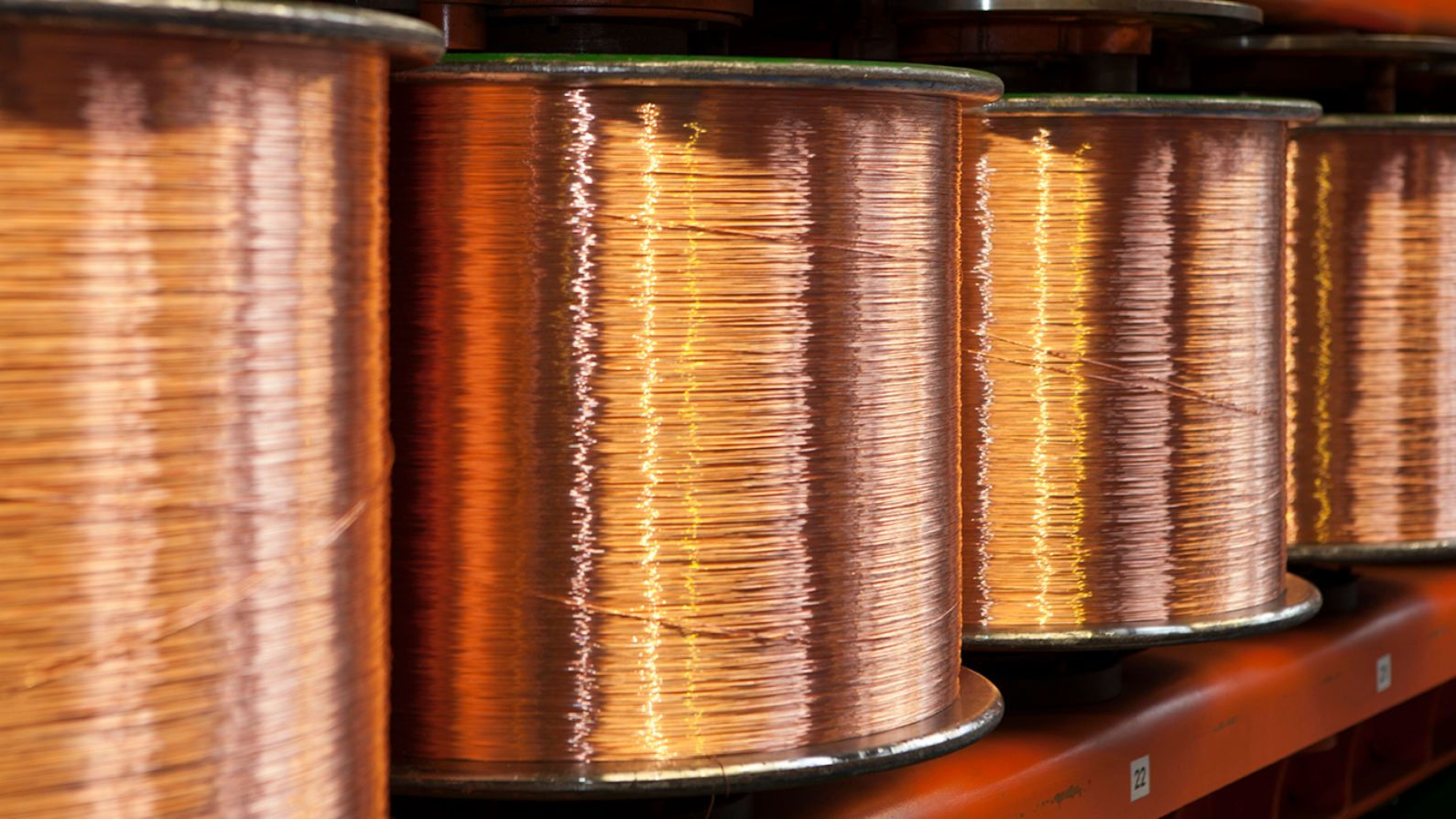

Izlazni promjer: proizvodi fine žice od 0,15-0,5 mm

Vrsta stroja	DT18/120.4	DT24/100.16	DT24/100.20
Žica za izvlačenje br.	4 žice	16 Žice	20 Žice
Maks. Umri br.	18	24	24
Maks. Ulazni promjer (mm)	Ø1,85	Ø2.6	Ø2.6
Promjer izlaza (mm)	Ø0,25- Ø0,7	Ø0,16- Ø0,4	Ø0,16- Ø0,4
Crtež Dia. Capstan (mm)	Ø120	Ø100	Ø100
Maks. Brzina crtanja (m/s)	25	30	30

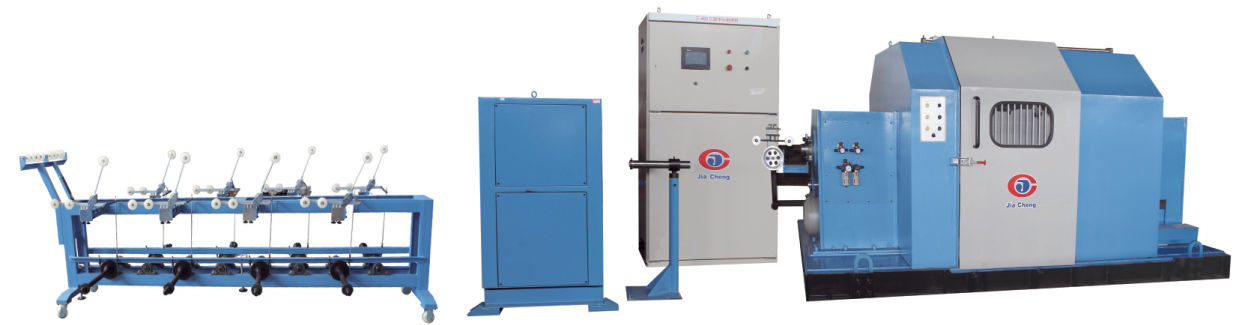

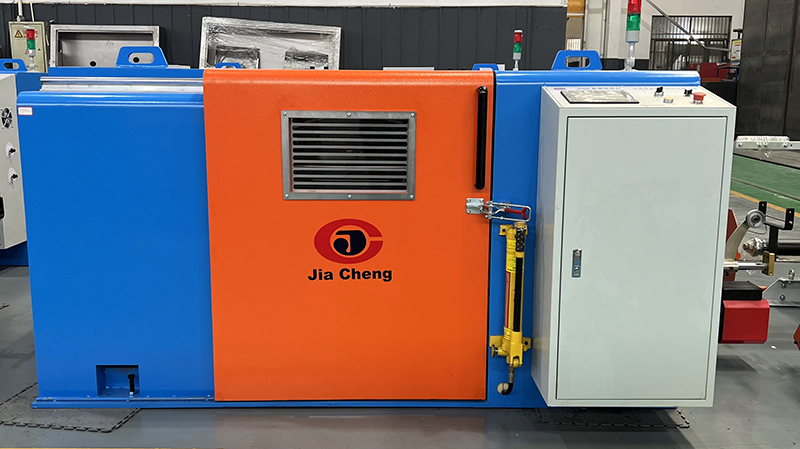

(3) JCJX-650P Automatski stroj za dvostruko uvijanje u grozdove

Prilagođen je za uvijanje gole bakrene žice, žice presvučene kositrom i lakirane žice koje imaju više od 7 žica, magnetska kočnica, koja automatski koči kada žica pukne, napetost prihvaća vrstu spojke s magnetskim prahom. (PLC upravljački izlaz)

Vrsta stroja	JCJX-650P	JCJX-800P	JCJX-1000
Koristite	Za snop 7 golih bakrenih, pokositrenih žica, emajliranih žica
Vrsta kontrole	PLC HMI upravljanje pretvaračem
Površina presjeka za uvijanje (mm2)	0,18-6,00	2.5-16.00 sati	8.00-20.00 sati
Promjer bakrene žice (mm)	0,18-1,00 Φ	0,50-1,20 Φ	Φ0,72-Φ6,0
Korak uvijanja (mm)	11.61-99.04	22.51-152.32	22.73-173.66
Smjer uvijanja	S ili Z
Napetost preuzimanja	Napetost kontrolirana magnetskom spojkom
Maksimalna brzina glavne osovine (r/min)	2000	1200	800
Tip prelaska	Poprečno i udaljenost se mogu podesiti poprečnim ležajem
Podmazivanje ležajeva	Podmazivanje tankim uljem, cirkulacijsko hlađenje	Nipl za podmazivanje uljem visoke temperature	Nipl za podmazivanje uljem visoke temperature
Vrsta utovara i pražnjenja bobina	Hidraulički tip
Maks. Bobbin Dia.	Φ630	Φ800	Φ1000
Jedinica za automatsko zaustavljanje	Automatsko zaustavljanje dok se postigne postavljena duljina, a žica je prekinuta iznutra i izvana
kočnica	Magnetna kočnica
Snaga motora (kw)	7.5	11	22
Središnja visina glavnog vratila (mm)	850	900	1100

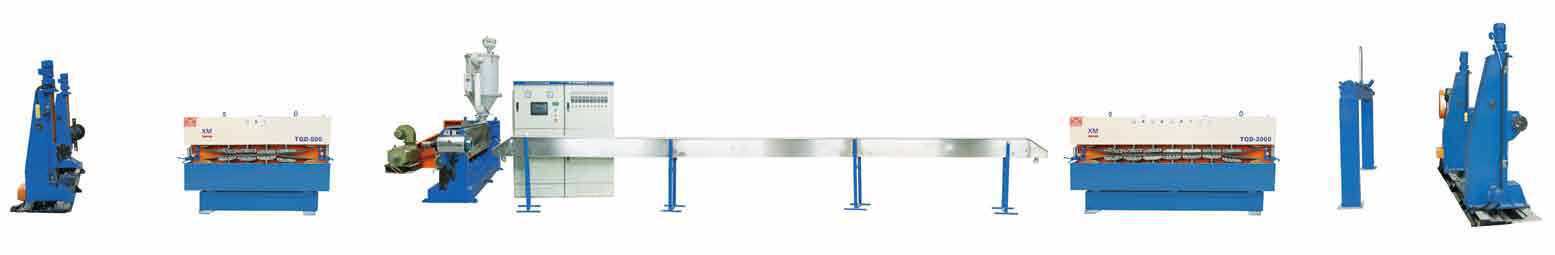

(4) Stroj za ekstrudiranje JCJX-70 35

Precizan dizajn vijka, izdržljiv, bez sluzi, ne skida krom, brzo mijenja boju, visokog kapaciteta, visoke kvalitete, koncentričnost žice je više od 90%, s visokom preciznošću ±0,03. S dodirnim zaslonom PLC kontrole, jednostavno rukovanje, više homizacije.

1. Upotreba: koristi se za izolaciju kabela s PVC, LDPE, NYLON, TPU.

2. Proizvodna linija sastoji se od: otplate, glavnog stroja, glavnog ormara, fiksnog korita, vuče, preuzimanja.

3. Dodatni dijelovi: gusjenica, pjenušavi stroj, laserski mjerač za ispitivanje promjera, LSZH vijak, portalni tip preuzimanja i otplate, krajnja osovina tipa preuzimanja i otplate.

Vrsta	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Promjer vijka (mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
L/D omjer vijaka	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Kapacitet ekstruzije (kg/h) PVC	25	40	80	100	130	200	240
Kapacitet ekstruzije (kg/h) LDPE	16	20	40	53	86	122	133
Kapacitet ekstruzije (kg/h) PP	13	17	34	41	68	96	124
Snaga glavnog motora	5.5	7.5	11	18.5	22-37 (prikaz, ostalo). (prikaz, ostalo).	30-55 (prikaz, ostalo). (prikaz, ostalo).	37-75 (prikaz, ostalo). (prikaz, ostalo).
Ukupna snaga	21	24	28	42	50	65	75-113 (prikaz, ostalo). (prikaz, ostalo).
Završeni promjer (mm)	0,2-1	0,4-3	0,8-5	1-8 (prikaz, ostalo). (prikaz, ostalo).	2-12 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	3-25 (prikaz, ostalo). (prikaz, ostalo).	5-35 (prikaz, ostalo). (prikaz, ostalo).
Veličina špulice (mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Snaga isplate	2.2	3.7	3.7	3.7	3.7	5,5/7,5	7,5/11
Vrsta jedinice za izvlačenje	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan Gusjenica	Capastan Gusjenica
Snaga izlazne jedinice	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Duljina akumulatora (m)	220	220	220	220	220	220	220
Veličina bobine za namotavanje (mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Snaga preuzimanja	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Brzina linije (m/min)	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-500 (prikaz, stručni). (prikaz, stručni).	10-350 (prikaz, stručni). (prikaz, stručni).	10-250 (prikaz, stručni). (prikaz, stručni).
Dimenzija (m) (DŠV)	201,52,1	201,62,1	201,72,1	202,52,1	252,52,1	253,22,1	303,62,1
Težina (T)	5	6	8	8	8.5	7-9 (prikaz, ostalo). (prikaz, ostalo).	9-12 (prikaz, ostalo).

(5)JCJX-1000Konzolni stroj s jednim okretom

Pogodan je za sve vrste podatkovnih kabela, komunikacijskih kabela, posebnih upredenih kabela, u isto vrijeme dovršenih središnjih i bočnih omota.

Model	JCJX-630	JCJX-800	JCJX-1000	JCJX-1250
Promjer isplatne bobine (mm)	Φ400-Φ500-Φ630
Promjer bobine za namotavanje (mm)	Φ630	Φ800	Φ1000	Φ1250
Primjenjivi promjer žice (mm)	Φ0,6-3,0		Φ1,0-5,0
Snaga glavnog motora (kw)	11	15	15	20
Maks. promjer postavljanja (mm)	Φ15	Φ20	Φ25	Φ30
Korak uvijanja (mm)	20-200 (prikaz, stručni).	30-300 (prikaz, stručni).	30-350 (prikaz, stručni). (prikaz, stručni).	30-350 (prikaz, stručni). (prikaz, stručni).
Broj okretaja (r/min)	1000	800	600	550
Napetost preuzimanja	Pneumatska napetost
Stil prelaženja	Bezstupanjska regulacija, prema brzini vrtnje špulice i povratnom kretanju
Udaljenost prijelaza (mm)	2-12 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	3-20 (prikaz, stručni).	3-30 (prikaz, ostalo). (prikaz, ostalo).	3-30 (prikaz, ostalo). (prikaz, ostalo).
Smjer uvijanja	S ili Z Direction free designation
Vrsta omatanja	Centralno omatanje žice ili bočno omatanje

(6) Stroj za ekstrudiranje JCJX-90

Opseg primjene: primijeniti na proizvodnju kabela s PVC izolacijom, pružiti zaštitni omotač za 2-5 žilni kabel i 2 * 1,5 mm2 ravne žice

Vrsta	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Promjer vijka (mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
L/D omjer vijaka	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Kapacitet ekstruzije (kg/h) PVC	25	40	80	100	130	200	240
Kapacitet ekstruzije (kg/h) LDPE	16	20	40	53	86	122	133
Kapacitet ekstruzije (kg/h) PP	13	17	34	41	68	96	124
Snaga glavnog motora	5.5	7.5	11	18.5	22-37 (prikaz, ostalo). (prikaz, ostalo).	30-55 (prikaz, ostalo). (prikaz, ostalo).	37-75 (prikaz, ostalo). (prikaz, ostalo).
Ukupna snaga	21	24	28	42	50	65	75-113 (prikaz, ostalo). (prikaz, ostalo).
Završeni promjer (mm)	0,2-1	0,4-3	0,8-5	1-8 (prikaz, ostalo). (prikaz, ostalo).	2-12 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).	3-25 (prikaz, ostalo). (prikaz, ostalo).	5-35 (prikaz, ostalo). (prikaz, ostalo).
Veličina špulice (mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Snaga isplate	2.2	3.7	3.7	3.7	3.7	5,5/7,5	7,5/11
Vrsta jedinice za izvlačenje	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan Gusjenica	Capastan Gusjenica
Snaga izlazne jedinice	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Duljina akumulatora (m)	220	220	220	220	220	220	220
Veličina bobine za namotavanje (mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Snaga preuzimanja	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Brzina linije (m/min)	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-650 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).	10-500 (prikaz, stručni). (prikaz, stručni).	10-350 (prikaz, stručni). (prikaz, stručni).	10-250 (prikaz, stručni). (prikaz, stručni).
Dimenzija (m) (DŠV)	201,52,1	201,62,1	201,72,1	202,52,1	252,52,1	253,22,1	303,62,1
Težina (T)	5	6	8	8	8.5	7-9 (prikaz, ostalo). (prikaz, ostalo).	9-12 (prikaz, ostalo).
