Objašnjenje strojeva za izvlačenje žice: kako rade, koje vrste postoje i kako odabrati onaj pravi

Što stroj za izvlačenje žice radi — i zašto je to važno

Stroj za izvlačenje žice smanjuje promjer metalne šipke ili žice provlačeći je kroz niz postupno manjih matrica pod napetošću. Izlaz je žica s preciznim promjerom, poboljšanim mehaničkim svojstvima i glatkijom završnom obradom površine — kvalitete koje se ne mogu pouzdano postići samo valjanjem ili ekstruzijom.

Izvlačenje žice je temeljni proces iza gotovo svakog proizvoda od žice u modernoj proizvodnji — od električnih vodiča i automobilskih kabela do opružnog čelika, kirurških konca i klavirske žice. Stroj koji počinje s čeličnom šipkom od 5,5 mm može je smanjiti na 0,1 mm ili finije kroz uzastopne prolaze izvlačenja, pri čemu svaki uklanja kontrolirani postotak površine poprečnog presjeka.

Odabir pravog stroj za izvlačenje žice — bilo za bakar, aluminij, čelik ili specijalne legure — ovisi o razumijevanju mehanike procesa, konfiguracijama stroja, dizajnu matrice, zahtjevima za podmazivanje i konačnim specifikacijama žice koje zahtijeva vaša aplikacija. Ovaj vodič pokriva svako od tih područja sa specifičnostima potrebnim za donošenje informirane odluke o opremi.

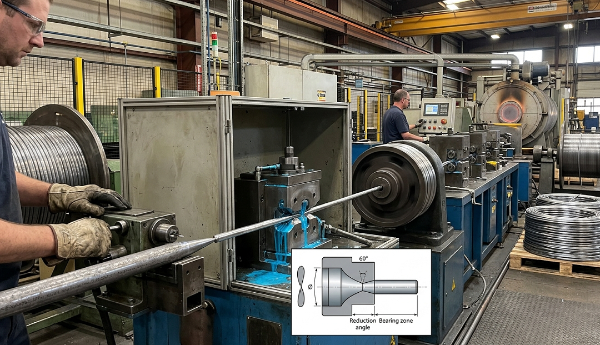

Proces izvlačenja žice: korak po korak

Proces crtanja slijedi dosljednu mehaničku logiku bez obzira na materijal koji se crta. Razumijevanje svake faze pomaže u dijagnosticiranju problema i optimiziranju kvalitete izlaza.

1. Pokazivanje: Vodeći kraj šipke je zašiljen - bilo savijanjem, kotrljanjem ili brušenjem - tako da se može provući kroz otvor matrice i uhvatiti ga za izvlačenje ili blok.
2. Unos matrice: Šiljasta žica ulazi u zvono matrice (ulazni konus), koje ga vodi u pristupni kut gdje počinje deformacija.
3. Zona redukcije: Žica se radijalno sabija dok prolazi kroz zonu ležaja matrice. Površina poprečnog presjeka se smanjuje dok se duljina proporcionalno povećava. Redukcije po prolazu obično se kreću od 15% do 25% za čelik i do 30% do 35% za mekše metale poput bakra i aluminija .
4. Zona ležaja: Kratki cilindrični dio koji kontrolira konačni promjer i završnu obradu površine.
5. Olakšanje leđa: Lagano suženje na izlazu matrice koje sprječava vezivanje žice dok izlazi.
6. Navijanje: Izvučena žica namotava se na kotačić ili kalem za sljedeći prolaz ili konačno pakiranje.

Svakim prolaskom kroz matricu žica se stvrdnjava zbog plastične deformacije. Za materijale poput čelika s visokim udjelom ugljika i nehrđajućeg čelika, može biti potrebno srednje žarenje (omekšavanje toplinskom obradom) nakon nekoliko prolaza kako bi se vratila duktilnost prije nego što se može nastaviti s izvlačenjem. Bakar i aluminij obično dopuštaju više redukcija prije nego što je potrebno žarenje.

Glavni tipovi strojeva za izvlačenje žice

Strojevi za izvlačenje žice prvenstveno se kategoriziraju prema broju blokova za izvlačenje (jednostruki ili višeprolazni), rasporedu tih blokova i vrsti materijala i debljini žice koja se obrađuje. Svaka konfiguracija odgovara različitom scenariju proizvodnje.

Strojevi za crtanje s jednim blokom (jedna matrica).

Najjednostavnija konfiguracija: jedna matrica, jedan nosač. Šipka prolazi kroz jednu matricu i namotava se na rotirajući bubanj. Strojevi s jednim blokom koriste se za izvlačenje teške žice i šipke — tipično smanjenje šipke s 5–12 mm na 2–4 mm u jednom povlačenju. Uobičajeni su kao prva faza u liniji za crtanje s više strojeva, a također se koriste za posebne primjene gdje su potrebne česte izmjene matrice.

Brzine izvlačenja za strojeve s jednim blokom koji rade s teškom šipkom su tipične 1 do 5 metara u sekundi . Prednost je mehanička jednostavnost i lakoća postavljanja; ograničenje je da se po prolazu stroja postiže samo jedno smanjenje.

Višeprolazni (kontinuirani) strojevi za crtanje

Strojevi s više prolaza provlače žicu kroz niz matrica i osovina u jednom neprekidnom prolazu. Svaki se stub okreće brže od prethodnog kako bi se kompenzirala povećana brzina i duljina žice nakon svakog smanjivanja. Ovi strojevi su radni konji za izvlačenje žice — jedan stroj s 12 matrica može uzeti šipku od 5,5 mm i izvući je ispod 1 mm bez zaustavljanja.

Moderni višeprolazni strojevi za finu bakrenu žicu mogu postići prekoračenje izlazne brzine 30 metara u sekundi , s nekim brzim strojevima s finom žicom 40–50 m/s . Broj matrica u stroju obično se kreće od 6 do 25, ovisno o konačnoj debljini i materijalu.

Strojevi za mokro crtanje

U strojevima za mokro izvlačenje, matrice i šiljke potpuno su uronjene u otopinu tekućeg maziva i rashladnog sredstva. Ovo je stiardna konfiguracija za fino i ultra fino izvlačenje žice — promjera ispod približno 0,5 mm — gdje bi toplina nastala pri velikim brzinama izvlačenja inače oštetila žicu ili matrice. Mokri strojevi dominantni su u proizvodnji magnetske žice, telekomunikacijske žice i fine žice od nehrđajućeg čelika.

Strojevi za suho crtanje

Strojevi za suho crtanje koriste lubrikante u prahu ili pasti umjesto tekućih kupki. Koriste se za srednje do grube žice , posebno čelične žice u rasponu od 0,5 do 5 mm, gdje suha maziva kao što su natrijev ili kalcijev stearat osiguravaju odgovarajuće podmazivanje bez komplikacija tekućeg sustava. Čelično uže i opružna žica obično se proizvode na opremi za suho izvlačenje.

Strojevi za ravnocrtno crtanje

U pravocrtnom stroju, žica putuje vodoravno kroz matrice bez omatanja oko srednjih osovina. Time se eliminira naprezanje na savijanje koje nastaje namotavanjem oko bubnja, čineći pravocrtne strojeve preferiranima tvrde, lomljive ili visokovrijedne materijale — kao što su žica od volframa, molibdena, titana i žice za elektrode za zavarivanje — gdje bi zamor od savijanja tijekom izvlačenja uzrokovao lomove.

Specifikacije stroja za izvlačenje žice u usporedbi s primjenom

Matrice: komponenta koja definira kvalitetu žice

Matrica za izvlačenje srce je procesa. Geometrija matrice, materijal i završna obrada površine izravno određuju toleranciju promjera žice, kvalitetu površine i vijek trajanja matrice. Loše specificirana ili istrošena matrica proizvodi žicu koja je izvan tolerancije, hrapava ili sklona lomu.

Die Materijali

• volfram karbid: Standardni materijal matrice za većinu primjena od čelika i srednje žice. Izvrsna otpornost na habanje, ekonomičan, dostupan u širokom rasponu kvaliteta. Tipični životni vijek izvlačenja žice od ugljičnog čelika: 200–500 kg žice po kalupu ovisno o tvrdoći žice i smanjenju.
• Polikristalni dijamant (PCD): Koristi se za fino i ultra fino izvlačenje žice od bakra i plemenitih metala. Dramatično duži radni vijek od karbida - često 10–50× duže — opravdavajući značajno veće troškove za proizvodnju velike količine fine žice.
• Prirodni dijamant: Još uvijek se koristi za najfinije žice promjera ispod približno 0,05 mm, gdje kristalografska savršenost prirodnog dijamanta daje završnu obradu površine i tolerancije dimenzija koje sintetičke alternative ne mogu mjeriti.
• Keramika: Koristi se u specifičnim primjenama kao što je crtanje nehrđajućeg čelika ili titana gdje bi kemijska reaktivnost između žice i karbida uzrokovala ubrzano trošenje.

Kut kalupa i raspored redukcije

Polukut pristupa matrici — kut između osi matrice i sužene zone redukcije — obično se kreće od 6° do 12° za većinu aplikacija. Manji kut smanjuje silu izvlačenja i trošenje matrice, ali povećava kontaktnu duljinu i trenje. Veći kut skraćuje kontakt, ali povećava suvišnu deformaciju, što povećava temperaturu žice i brzinu otvrdnjavanja. Optimalni kut za dati materijal i redukciju određuje se empirijski i vrlo je važan parametar u komercijalnim operacijama izvlačenja žice.

Raspored smanjenja — koliko je smanjenje površine dodijeljeno svakoj matrici u stroju s više prolaza — mora biti uravnotežen tako da niti jedna matrica ne bude preopterećena dok stroj radi s vršnom propusnošću. Tipična smanjenja površine po prolazu su 17–22% za čelik and 20–30% za bakar . Guranje iznad ovih pragova eksponencijalno povećava učestalost loma žice i trošenje matrice.

Podmazivanje: kritično za performanse stroja i kvalitetu žice

Podmazivanje kod izvlačenja žice ima tri funkcije: smanjuje trenje između žice i matrice, uklanja toplinu generiranu deformacijom i trenjem i sprječava zavarivanje ili nagrizanje između površine žice i materijala matrice. Pogrešno podmazivanje najčešći je uzrok preranog kvara matrice, prekomjernih lomova žice i loše kvalitete površine.

• Suhi lubrikanti (sapun u prahu): Natrijev stearat i kalcijev stearat najčešća su suha maziva za izvlačenje čelične žice. Žica je prethodno obložena nosećim slojem od vapna ili boraksa koji reagira sa sapunom i formira film od cinka na sapunu na sučelju matrice. Učinkovito za slom šipke i srednje žice, ali nije prikladno za finu žicu.
• Mokra maziva (emulzije i čista ulja): Emulzije na bazi vode koje sadrže sintetičke aditive maziva standardne su za strojeve za mokro izvlačenje. Koncentracija se obično održava između 3% i 10% volumena , s pH kontroliranim između 8,5 i 9,5 kako bi se spriječio rast bakterija i korozija. Čista ulja (neemulgirana) koriste se za specifične primjene nehrđajućeg čelika i specijalnih legura.
• Metalni premazi: Za čelik s vrlo visokim udjelom ugljika (užad za gume, PC užadna žica), šipka je obložena mesingom ili cinkom galvaniziranjem ili patentiranjem toplim umakanjem prije izvlačenja. Ove metalne prevlake djeluju kao čvrsti nosači maziva i troše se tijekom izvlačenja, taložeći tanki mazivi film na sučelju matrice.

Ključni čimbenici pri odabiru stroja za izvlačenje žice

Kupnja ili specifikacija stroja za izvlačenje žice zahtijeva usklađivanje više tehničkih parametara s vašim proizvodnim zahtjevima. Ovo su čimbenici koji imaju najveći utjecaj na kvalitetu izlaza, operativne troškove i povrat ulaganja:

Materijal i raspon debljine žice

Definirajte svoj ulazni i izlazni raspon promjera prije procjene bilo kojeg stroja. Stroj optimiziran za fino izvlačenje bakrene žice nije prikladan za lomljenje čelične šipke, i obrnuto. Ako se vaš asortiman proizvoda proteže kroz prozor široke širine - na primjer, od 5 mm do 0,3 mm - vjerojatno će vam trebati dva stroja u seriji, a ne jedna jedinica.

Snaga motora i sila vučenja

Sila izvlačenja proporcionalna je površini poprečnog presjeka žice, granici razvlačenja materijala i ukupnom smanjenju površine po prolazu. Premala snaga motora rezultira zaustavljenim izvlačenjem i prekomjernim lomovima žice; predimenzioniranje troši kapital i energiju. Za srednje strojeve s čeličnom žicom koji obrađuju žicu od 1–3 mm, instalirana snaga motora obično se kreće od 15 kW do 75 kW po poteznom bloku ovisno o broju prolaza i brzini crtanja.

Kontrola brzine i sinkronizacija

U strojevima s više prolaza, brzina svakog šiljača mora biti precizno sinkronizirana kako bi se održala točna stražnja napetost između prolaza. Moderni strojevi koriste pogoni promjenjive frekvencije (VFD) s kontrolom napetosti u zatvorenoj petlji na svakom bloku, omogućujući automatsku prilagodbu varijacijama izduženja žice. Stariji strojevi koriste mehaničke omjere brzine koji zahtijevaju ručno podešavanje prilikom mijenjanja kvaliteta žice ili rasporeda matrica.

Sposobnost inline žarenja

Za izvlačenje bakrene i aluminijske žice, kontinuirano inline žarenje — prolazak gotove žice kroz kratku rezistivnu zonu grijanja prije namotaja — vraća duktilnost bez zasebnog ciklusa žarenja u peći. Inline žarenje može eliminirati cijeli odvojeni korak obrade , značajno smanjujući vrijeme proizvodnje i troškove energije po kilogramu proizvedene žice. Provjerite je li izlazna brzina stroja kompatibilna s toplinskim vremenom zadržavanja potrebnim za odgovarajuće žarenje vaše ciljane legure.

Detekcija prekida i automatsko ponovno pokretanje

Lomovi žice su neizbježan dio operacija izvlačenja, posebno na strojevima za finu žicu koji rade velikom brzinom. Troškovni učinak prekida uvelike ovisi o tome koliko brzo se stroj zaustavlja i koliko brzo operater može ponovno uvući konac i ponovno ga pokrenuti. Moderni strojevi uključuju optički ili kontaktni detektori loma koji zaustavljaju stroj unutar milisekundi nakon pauze i, na nekim modelima, mogu automatski ponovno uvući konac i pokrenuti ga bez intervencije operatera. Na brzom stroju za finu žicu koji radi brzinom od 40 m/s, smanjenje vremena ponovnog navlačenja s 15 minuta na 2 minute može se oporaviti stotine sati proizvodnje godišnje na jednom stroju.

Uobičajeni problemi s izvlačenjem žice i njihovi uzroci

Dijagnostičko poznavanje uobičajenih problema s crtanjem smanjuje zastoje i otpad. Većina nedostataka dolazi do jednog od tri izvora: stanje matrice, kvar podmazivanja ili nedosljednost materijala.

• Česti lomovi žice: Najčešće uzrokovano pretjeranim redukcijom po prolazu, istrošenim ili napuknutim matricama, neadekvatnim podmazivanjem ili tvrdim mjestima na ulaznoj šipki zbog segregacije ili nepravilne prakse u valjaonici. Prvo provjerite stanje matrice, a zatim pregledajte raspored redukcije.
• Bodovanje površine ili linije kalupa: Označava istrošenost matrice, kontaminaciju površine matrice ili kvar maziva. Zamijenite matricu i isperite sustav za podmazivanje. Bodovanje koje se ne riješi proširit će se na nizvodne matrice i degradirati cijelu duljinu proizvoda.
• Varijacija promjera duž žice: Može nastati zbog fluktuacija napetosti (provjerite kalibraciju VFD-a i stanje površine osovine), istrošenih zona ležaja u matricama ili nedosljednog promjera ulazne šipke.
• Prekomjerno stvaranje topline: Ukazuje na nedostatno podmazivanje, pretjeranu brzinu izvlačenja za kapacitet hlađenja sustava maziva ili smanjenje po prolazu koje premašuje toplinsku toleranciju materijala. Temperatura bakrene žice na izlazu iz matrice općenito bi trebala ostati ispod 150°C kako bi se spriječila površinska oksidacija.
• Problemi s namotavanjem ili lijevanjem na namotanoj žici: Preostalo naprezanje od procesa izvlačenja može uzrokovati iskakanje žice s kalema ili stvaranje nekonzistentnih zavojnica. Podešavanje stražnje napetosti na završnom vitlu ili dodavanje valjka za ravnanje prije namotavača obično to rješava.
