Što je izvlačenje žice i kako rade strojevi za izvlačenje žice

Što je crtanje žice?

Žica za izvlačenje je postupak smanjivanja metalne šipke ili žice na manji promjer provlačenjem kroz niz konusnih matrica pod napetošću. Rezultat je žica s strožim dimenzijskim tolerancijama, poboljšanom završnom obradom površine i poboljšanim mehaničkim svojstvima u usporedbi s originalnom šipkom. Ovaj postupak hladne obrade temeljan je za proizvodnju bakrene električne žice, čeličnog kabela, aluminijskih vodiča, opruga od nehrđajućeg čelika i bezbrojnih drugih proizvoda koji se koriste u građevinskoj, automobilskoj, elektroničkoj i telekomunikacijskoj industriji.

U praktičnom smislu, čelična šipka promjera 6,5 ​​mm može se povući do 0,10 mm kroz uzastopne prolaze, postižući ukupno smanjenje površine veće od 99%. Proces funkcionira jer je metal duktilan — plastično se deformira bez loma kada se provuče kroz matricu pod kontroliranim kutom i brzinom.

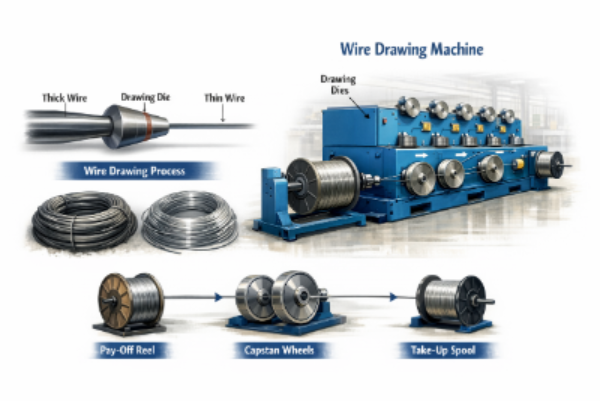

Kako proces izvlačenja žice teče korak po korak

Proces izvlačenja žice slijedi dobro definiran slijed koji transformira sirovu šipku u gotovu žicu s preciznim specifikacijama:

1. Priprema šipke: Ulazna šipka (obično 5,5–13 mm) čisti se luženjem kiselinom ili mehaničkim uklanjanjem kamenca kako bi se uklonili kamenac i oksidi koji bi oštetili matrice.
2. Pokazivanje: Jedan kraj šipke je zašiljen (šiljast) tako da se može provući kroz prvu matricu i uhvatiti blokom za izvlačenje.
3. Podmazivanje: Žica prolazi kroz kutiju s mazivom (suhi sapun u prahu, uljna emulzija ili mokro mazivo) kako bi se smanjilo trenje i trošenje matrice.
4. Crtanje kalupa: Žica se provlači kroz otvrdnu matricu - obično volfram karbid za velike veličine i polikristalni dijamant (PCD) za finu žicu - smanjujući površinu poprečnog presjeka za 10-30% po prolazu.
5. Srednje žarenje (ako je potrebno): Nakon značajnog hladnog rada, žica se omekšava u peći (600–900°C za čelik) kako bi se povratila duktilnost prije daljnjeg izvlačenja.
6. Spooliranje: Gotova žica namotava se na zavojnice ili kolute uz kontroliranu napetost za otpremu ili daljnju obradu.

Svaki prolaz matrice očvršćava metal, povećavajući vlačnu čvrstoću. Čelična žica s visokim udjelom ugljika izvučena na 2 mm, na primjer, može doseći vlačnu čvrstoću od 1800–2200 MPa — daleko veći od 600–900 MPa izvorne vruće valjane šipke.

Što je stroj za izvlačenje žice?

Stroj za izvlačenje žice industrijska je oprema koja mehanizira i automatizira proces izvlačenja, provlačeći žicu kroz jednu ili više matrica pri kontroliranim brzinama pomoću motoriziranih vitla ili blokova za izvlačenje. Moderni strojevi kreću se od jednostrukih blokova koji se koriste za razbijanje teške šipke do strojeva za kontinuirano fino izvlačenje žice od 25 matrica koji mogu proizvesti žicu tanju od ljudske dlake pri brzinama većim od 3000 m/min.

Strojevi za izvlačenje žice kategorizirani su prema materijalu (čelik, bakar, aluminij), rasponu promjera žice, broju prolaza za izvlačenje (matrice) i konfiguraciji pogona. Odabir pravog tipa stroja izravno određuje produktivnost, kvalitetu žice i potrošnju energije.

Glavni tipovi strojeva za izvlačenje žice

Različite primjene zahtijevaju različite konfiguracije stroja. Donja tablica sažima najčešće tipove:

Strojevi za suho nasuprot mokrom crtanju

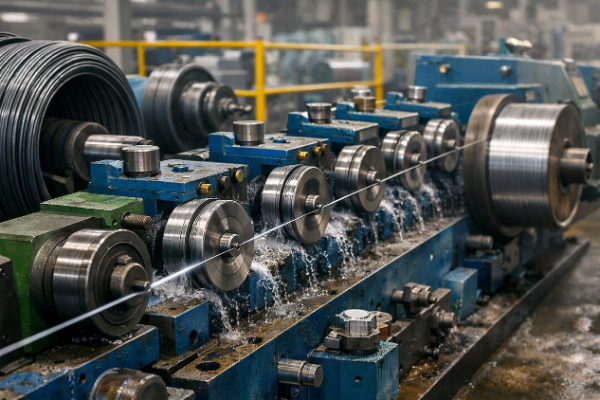

Metoda podmazivanja dijeli strojeve u dvije velike obitelji. Strojevi za suho crtanje koristite maziva u prahu (sapun, vapno, boraks) i standardna su za čeličnu žicu do oko 0,5 mm. Strojevi za mokro izvlačenje uronite i matrice i matrice u emulziju ulje-voda, omogućujući fino i ultra-fino izvlačenje žice pri vrlo velikim brzinama uz superiorno hlađenje i vijek trajanja matrice.

Ključne komponente stroja za izvlačenje žice

Razumijevanje anatomije stroja pomaže operaterima u rješavanju problema i optimiziranju performansi:

• Matrica za crtanje: Središnji alat — pero (volfram karbid ili PCD dijamant) montirano u čelično kućište. Geometrija matrice (prilazni kut obično 6–15°, duljina ležaja) određuje kvalitetu deformacije i život matrice.
• Crtanje kapistan/blok: Rotirajući bubanj koji primjenjuje napetost kako bi provukao žicu kroz matricu. Promjer i obrada površine utječu na omatanje žice i klizanje.
• Otplatno postolje: Drži i kontrolira kotur za uvlačenje, održavajući ispravnu stražnju napetost kako bi se spriječilo kolaps zavojnice ili savijanje žice pri ulasku.
• Sustav podmazivanja: Kutije za kalupe za suhe strojeve ili recirkulirajući spremnik emulzije s filtracijom za mokre strojeve. Onečišćeno mazivo uzrokuje površinske nedostatke i lomljenje žice.
• Namatanje/spuler: Namata gotovu žicu na bobine ili zavojnice uz kontroliranu napetost. Precizno pomicanje osigurava ravnomjerno namatanje slojeva.
• Pogonski sustav: AC pogoni s promjenjivom frekvencijom (VFD) omogućuju preciznu kontrolu brzine i sinkronizaciju brzine između više blokova za crtanje, što je ključno za izbjegavanje loma žice.
• Sustav hlađenja: Vodeno hlađeni nosači ili držači matrice raspršuju toplinu generiranu deformacijom i trenjem, štiteći svojstva žice i geometriju matrice.

Dizajn matrice za izvlačenje žice i smanjenje površine

Matrica je najkritičniji potrošni materijal u izvlačenju žice. Njegova geometrija kontrolira učinkovitost deformacije, kvalitetu površine i mehanička svojstva žice.

Die Zone

Standardna matrica za izvlačenje ima četiri različite zone:

• Zona ulaza/zvona: Vodi žicu u matricu bez oštrog kontakta.
• Prilaz/zona redukcije: Površina pod kutom (obično 2α = 12–24° ukupni uključeni kut za čelik) gdje dolazi do stvarnog smanjenja promjera.
• Zona ležaja/zemlje: Kratki paralelni dio koji dimenzionira žicu na konačni promjer i poboljšava zaobljenost. Tipična duljina je 25-35% izlaznog promjera.
• Izlazna/nazad zona rasterećenja: Sprječava urezivanje žice na izlazu i olakšava uklanjanje filma za podmazivanje.

Smanjenje površine po prolazu

Smanjenje površine (r) izračunava se kao: r = (A₀ − A₁) / A₀ × 100% , gdje je A₀ ulazni presjek, a A₁ izlazni presjek. Tipične vrijednosti su:

• Meki bakar i aluminij: 20–35% po prolazu
• Niskougljični čelik: 15–25% po prolazu
• Visoko ugljični ili nehrđajući čelik: 10–18% po prolazu
• Ultrafina žica (plemeniti metali): 5–12% po prolazu

Pretjerano smanjenje po prolazu povećava rizik od defekata središnjeg pucanja i lomova žice, posebno u materijalima s visokim udjelom ugljika.

Brzina stroja za izvlačenje žice i učinak proizvodnje

Brzina stroja jedan je od najvažnijih parametara koji utječu na produktivnost i kvalitetu žice. Brzina izvlačenja jako varira ovisno o materijalu i veličini žice:

Strojevi velike brzine zahtijevaju proporcionalno napredno podmazivanje, hlađenje i materijale za kalupe kako bi održali dosljednu kvalitetu. Povećanje brzine za samo 20% bez odgovarajućeg hlađenja može povećati temperaturu kalupa za 80–120°C , brzo ubrzano trošenje.

Uobičajeni nedostaci u izvlačenju žice i kako ih spriječiti

Čak i dobro održavani strojevi mogu proizvesti neispravnu žicu ako parametri procesa odstupaju. Prepoznavanje uzroka kvara ubrzava korektivne radnje:

• Prekid žice: Najčešće uzrokovano pretjeranim smanjenjem po prolazu, istrošenim ili nepravilno dimenzioniranim matricama, površinskim šavovima u ulaznoj šipki ili neadekvatnim podmazivanjem. Stopa loma iznad 1 loma po toni signalizira sustavni problem.
• Varijacija promjera (ovalnost): Posljedice su istrošene zone ležaja matrice, neravnomjerne napetosti osovine ili vibracija. Bakrena magnetna žica s ovalnošću iznad 0,5% uzrokuje kvarove izolacije u motorima.
• Površinske ogrebotine i šavovi: Uzrokovano zarezima matrice, kontaminiranim mazivom ili krhotinama u kutiji matrice. Kritično za nehrđajući čelik i medicinsku žicu.
• Središnja pucanja (Chevron pukotine): Unutarnji lomovi nevidljivi na površini, uzrokovani velikim kutovima matrice u kombinaciji s niskim smanjenjem. Osobito opasno u prednapetoj betonskoj užadnoj žici.
• Pukotine od zaostalog naprezanja: Prekomjerna hladna obrada bez međužarenja stvara visoka unutarnja naprezanja koja uzrokuju odgođeno pucanje u zavojnicama nakon izvlačenja.

Materijali koji se obično obrađuju strojevima za izvlačenje žice

Strojevi za izvlačenje žice obrađuju širok spektar metala, a svaki ima različite izazove:

• Niskougljični čelik (≤0,10% C): Koristi se za čavle, mreže, bodljikavu žicu i općenito inženjerstvo. Visoka duktilnost omogućuje velika smanjenja po prolazu.
• Čelik s visokim udjelom ugljika (0,60–0,95% C): Koristi se za opružnu žicu, rub gume, PC žicu i užad. Zahtijeva strogu kontrolu patentiranja (toplinske obrade) prije crtanja kako bi se postigla potrebna mikrostruktura.
• Nehrđajući čelik: Rad-stvrdnjava vrlo brzo; zahtijeva često žarenje i specijalizirana maziva (klorirana ulja ili oksalatni premaz).
• Bakar i legure bakra: Najveća količina vučene žice od obojenih metala u svijetu. Meki bakar ne zahtijeva međuprolazno žarenje za umjerene redukcije, ali se mora žariti kako bi se održala vodljivost za električne kvalitete.
• Aluminij i aluminijske legure: Povučen za nadzemne vodove (AAC, AAAC, ACSR vodiči) i građevinsku žicu. Mala čvrstoća zahtijeva blaže kutove matrice i pažljivu kontrolu napetosti.
• Volfram i molibden: Izvučena za žarne niti za žarulje i primjene na visokim temperaturama; zahtijeva izvlačenje na povišenoj temperaturi i dijamantne matrice.

Odabir stroja za izvlačenje žice: ključni čimbenici za procjenu

Kupnja ili specifikacija stroja za izvlačenje žice uključuje više od odgovarajućeg raspona promjera. Pažljivo procijenite ove parametre prije obvezivanja:

• Maksimalna sila izvlačenja (kN): Mora premašiti granicu tečenja poprečnog presjeka žice na prvom izlazu matrice. Premali strojevi lome žicu ili se zaustavljaju pod opterećenjem.
• Broj prolaza izvlačenja: Više prolaza omogućuje finiji konačni promjer i bolju raspodjelu rada po matrici, ali povećava otisak stroja i kapitalne troškove.
• Vrsta pogona i kontrola: VFD-kontrolirani AC pogoni omogućuju glatko povećanje brzine i sinkronizaciju. Stariji sustavi s kliznim kvačilom skloni su skokovima napetosti koji lome finu žicu.
• Kapacitet hlađenja: Provjerite može li hlađenje šiljke i hlađenje maziva održavati temperature unutar granica pri najvećoj brzini proizvodnje.
• Vrijeme izmjene matrice: Na stroju s više kalupa koji proizvodi čeličnu žicu od 3 mm pri 10 m/s, 10-minutna izmjena kalupa predstavlja otprilike 6.000 m izgubljene proizvodnje . Držači matrica za brzu izmjenu značajno smanjuju vrijeme zastoja.
• Automatizacija i nadzor: Moderni strojevi uključuju laserske mjerače promjera, senzore napetosti i PLC kontrole koje detektiraju lomove i pomicanje parametara u stvarnom vremenu, smanjujući stope otpada za 15-30% u usporedbi sa strojevima s ručnim nadzorom.

Izvlačenje žice u odnosu na druge postupke oblikovanja metala

Izvlačenje žice ponekad se brka sa srodnim procesima. Razumijevanje razlika pojašnjava kada se koja metoda primjenjuje:

• Izvlačenje žice u odnosu na ekstruziju: U ekstruziji, metal se gura kroz matricu; u crtanju se povlači. Crtanje proizvodi bolju točnost dimenzija i radnu otvrdnu; ekstruzija je poželjna za neduktilne legure i šuplje profile.
• Izvlačenje žice u odnosu na valjanje: Valjanje koristi kompresiju između valjaka, pogodno za ravne proizvode i velike šipke. Poželjno je izvlačenje okrugle žice ispod otprilike 8 mm gdje ograničenje matrice osigurava preciznu zaobljenost.
• Izvlačenje žice u odnosu na prešanje: Prešanje koristi radijalne udarce čekićem za smanjenje promjera, što je poželjno za konusne proizvode ili materijale osjetljive na vlačna naprezanja tijekom izvlačenja matrice.

Za proizvodnju dugih duljina žice s uskom tolerancijom promjera (±0,005 mm moguće postići na finom bakru), izvlačenje žice kroz progresivne matrice ostaje najučinkovitija i najisplativija dostupna metoda hladnog oblikovanja.
